LA REPRESENTATION
EN PERSPECTIVE AERIENNE
(TROIS POINTS
DE FUITE)
Observons cette photographie :
Cette
image d’une mezzanine vue "d’en-bas" permet
de tracer 3 groupes de fuyantes.
2 rejoignent les points de fuite sur la
ligne d’horizon.
Un troisième point de fuite est
situé loin vers le haut.
(Rm. Le plafond n’est pas horizontal…)
Les
perspectives frontales et obliques mettent en jeu un observateur
regardant devant
lui : la ligne d’horizon est à la hauteur de ses yeux. Le
plan du
tableau est un plan vertical.
Si
l’observateur regarde vers le haut (ou vers le bas) le plan du tableau, toujours
perpendiculaire à la direction du
regard n’est plus
vertical.
Les lignes verticales
v n’étant plus parallèles au
tableau ne pourront être représentées par des lignes parallèles. Elles
auront
un point de fuite situé vers le haut (ou vers le bas) du tableau.
Cette image de l’escalier vu "d’en-haut " permet de mettre en évidence 4 groupes de fuyantes.
Deux
groupes (en noir) correspondant à des horizontales
Les fuyantes correspondant aux verticales
(en vert) convergent
sur un
troisième point de fuite situé vers le bas.
Les fuyantes (en rouge) correspondant à l’inclinaison de l’escalier.
Voici
des vues en perspective aérienne d’un groupe
d’immeubles schématisés.
Dans le 1er cas l’observateur est proche du sol(… !) et regarde vers le haut.
Dans le second cas, il survole l’immeuble en avion.

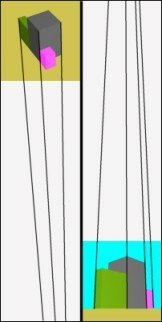

Voici les fuyantes correspondantes. (celles correspondant aux horizontales ne sont pas tracées).
VI.1 Voici une
vue (déformée) d’un immeuble.
Rectifiez-là en
tenant compte du troisième point de fuite.
